HF系列數顯推拉力計是一種高精度小型便攜式拉力、壓力測試儀器。廣泛應用于高低壓電器、電子、五金制鎖、汽車配件、打火機及點火裝置、制筆、輕工、建筑、漁具、紡織、化工、機械、IT等行業和科研機構作拉壓負荷、插拔力測試、破壞性試驗等，是數字型的新一代拉壓力測試儀器。
SG-HF外置S型系列推拉力計特點：
1、打印功能說明：此功能可將存儲的測試數據通過數據線輸出至電腦而打印出來。
a、首先運行隨機攜帶的CD光碟后，將在得到文件夾內，打開后點擊“數據導出程序”文件，再點擊“setup.exe”文件，后點擊“下一步”→“下一步”→“完成”。
b、將此儀器用數據線與電腦連接（必須使用本公司配發特定的RS232電腦連接線），在儀器為開機的狀態下，待液晶顯示屏上顯示為零時，雙擊桌面上的“測力計通信軟件3.0.exe”快捷鍵，后在彈出的窗口中點擊“接收”，存儲的測試數據通過數據線輸出至電腦。數據接收完畢，點擊“打印”，在彈出窗口中點擊打印，即可打印。
2、信號輸出功能：觸發控制信號輸出設置比較值，可在測試力超過比較值時，輸出信號來控制繼電器的通斷，以便實現諸如電動機停止運轉等功能，實現自動控制；亦可利用這個信號實現其他控制功能，如將信號輸入PLC，實現自動化。還可定制信號輸出方式，如在某一段測試力
范圍內輸出信號。此功能操作方法：
a、先將此儀器設置比較值。
比較值設定方法：開機，待顯示穩定（顯示為0）時，按“設置”鍵5次（顯示CPDT---比較值設定）后，將其數值設成預設值。
b、此儀器右側面有一標示為信號輸出插孔，將信號輸出線一頭插入此插孔（插座），另一頭插入本公司生產的電動測試臺上標示為信號輸入的插孔（插座）。
c、啟動本公司生產的電動測試臺，就可在測試力超過比較值時，實現電動機自動停止運轉的功能。
3、同步測試功能說明：同步測試軟件可連接電腦測試，電腦上同步顯示測試力曲線圖及測試過程中詳細的測試力的記錄，并可保存、打印，做各種分析(可選功能詳見光盤資料及以下操作說明)。同時此功能可顯示測試時的同步測試曲線、數據等功能。
a、首先運行隨機攜帶的CD光碟后，將在得到文件夾內，打開后點擊“同步測試軟件”文件，再點擊“安裝.EXE”文件，后點擊“下一步”→一直點“下一步”→“完成”。
b、具體操作步驟，請運行本公司主頁中的見問題欄中下載“數顯式推拉力計同步測試功能演示”，參照此演示的操作即可。
4、特大記憶儲存功能：能儲存896個測試值�？稍�“PEAK”（按峰值鍵1次）狀態下手動儲存，也可在“AUTO PEAK”（按峰值鍵2次）狀態下自動儲存。按記憶鍵能依次查看儲存的記憶值，也可通過配套光盤上的“數據導出程序”，將數據導入電腦。
5、自動儲存測試值功能：在“AUTO PEAK”狀態下，儀器會自動儲存測試峰值，按記憶鍵可翻看儲存的數據，也可通過配套光盤上的“數據導出程序”，將數據導入電腦，程序會自動顯示“最大值、最小值、均值、偏差值、合格最大值、合格最小值、合格平均值、測試數、合格數”等數據，供使用者分析使用（詳見光盤上相應說明）與電腦連接導出數據時，界面友好，通過配套的數據線連機，正常開機界面下就可使用。
6、背光功能：使用按鍵或儀器受力時背光自動點亮，10秒鐘無動作自動關閉背光；也可按設置鍵6次，進入“light”狀態，按打印鍵選擇，若選擇“NO”表示關閉背光，選擇“YES”表示開啟自動背光功能。
7、自動峰值功能按峰值鍵2下，屏幕上顯示“AUTO PEAK”，按存儲鍵，進入自動峰值設置界面后，按打印鍵，可依次設置自動峰值時間（即測試值在屏幕上保留的時間），從1秒到9秒，選定時間后，按設置鍵保存并退出自動峰值時間設置。儀器出廠時默認時間為3秒鐘。
8、計量校正當計量部門需要對儀器進行校正功能：可長按住記憶鍵不松手的同時按開機鍵，直到開機顯示一排數字，按設置鍵，顯示“FULL”，接著顯示一排數字，掛上滿量程相應砝碼，穩定后按設置鍵，自動關機，校正結束，校正數據儲存在儀器里。若校正數值有誤，長按設置鍵會恢復到出廠設置狀態；長按存儲鍵會恢復到上一次校正狀態。
9、自動關機時間設置功能：可設定10分鐘到90分鐘自動關機，也可設定不自動關機。按設置鍵7次，進入“OFFT.”界面，按打印鍵，可選擇自動關機時間，選“00”不自動關機，選定后按設置鍵保存并退出。儀器默認設置為50分鐘。
規格參數：
|
型號規格
|
HF-2000
|
HF-3000
|
HF-5000
|
HF-10K
|
HF-20K
|
HF-30K
|
HF-50K
|
HF-100K
|
|
最大負荷值
|
2000N
|
3000N
|
5000N
|
10KN
|
20KN
|
30KN
|
50KN
|
100KN
|
|
負荷分度值
|
1N
|
1N
|
1N
|
0.01KN
|
0.01KN
|
0.01KN
|
0.1KN
|
0.1KN
|
|
傳感器結構
|
S型高精度傳感器(外置式)
|
|
精 度
|
±0.5%
|
|
外形尺寸
|
230x66x36mm
|

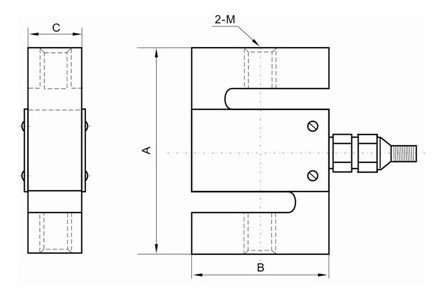

結構圖：
|
